PMS 700个人监听系统

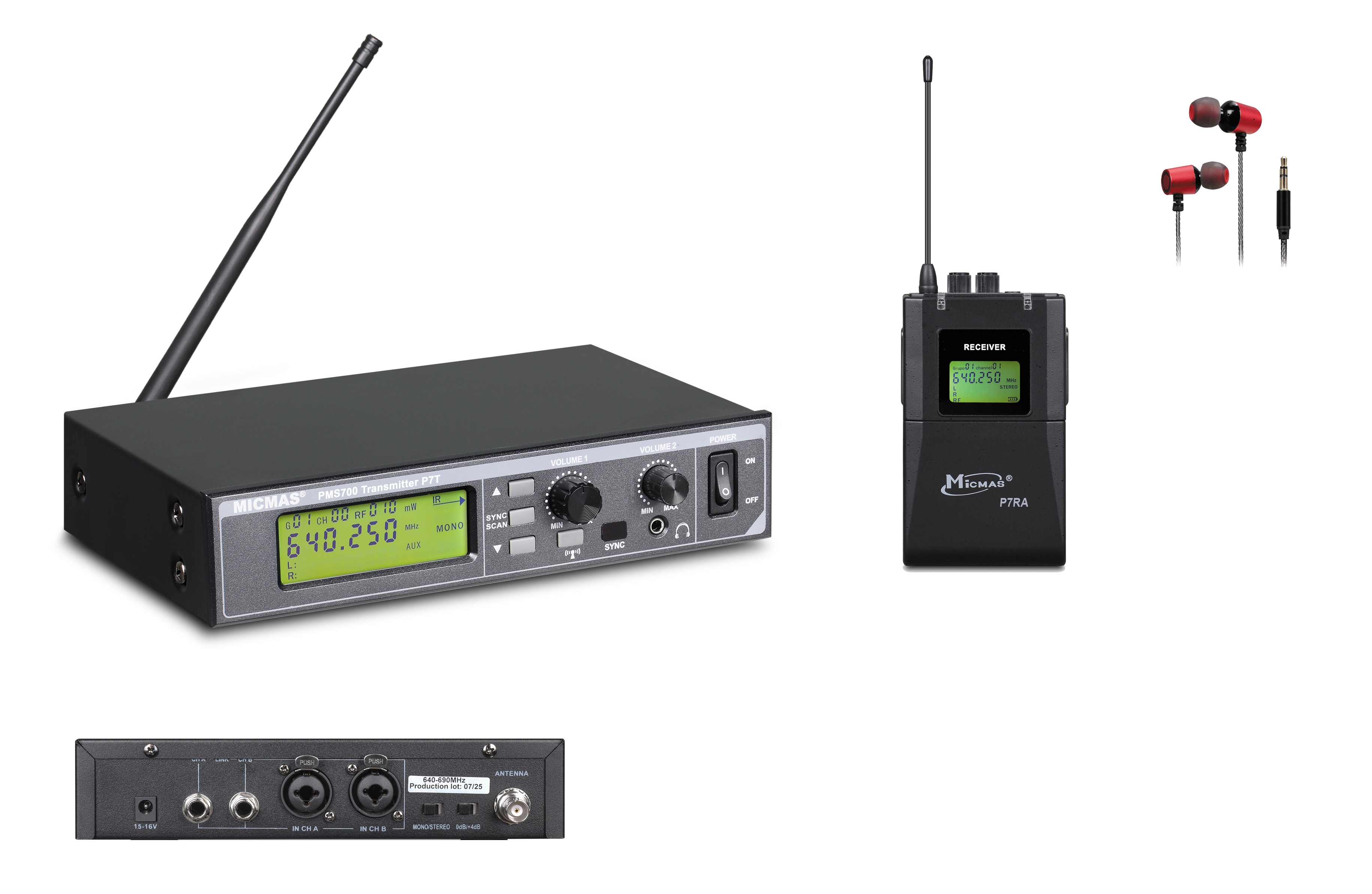

The PMS 700 Wireless Personal Monitor System

恒胜PMS 700入耳式个人监听系统提供清晰精确的音频及强大的射频性能。 精准的前端射频滤波器可有效减少射频干扰造成的掉频现象。增强型数字立体声编码器提供优异的隔离度和清晰的立体声效果。

The PMS 700 Wireless Personal Monitor System from MICMAS offers an unprecedented combination of superb audio quality,
 Precision front-end RF filtering significantly reduces dropouts from RF interference, and the enhanced digital stereo encoder provides excellent stereo separation and audio clarity.

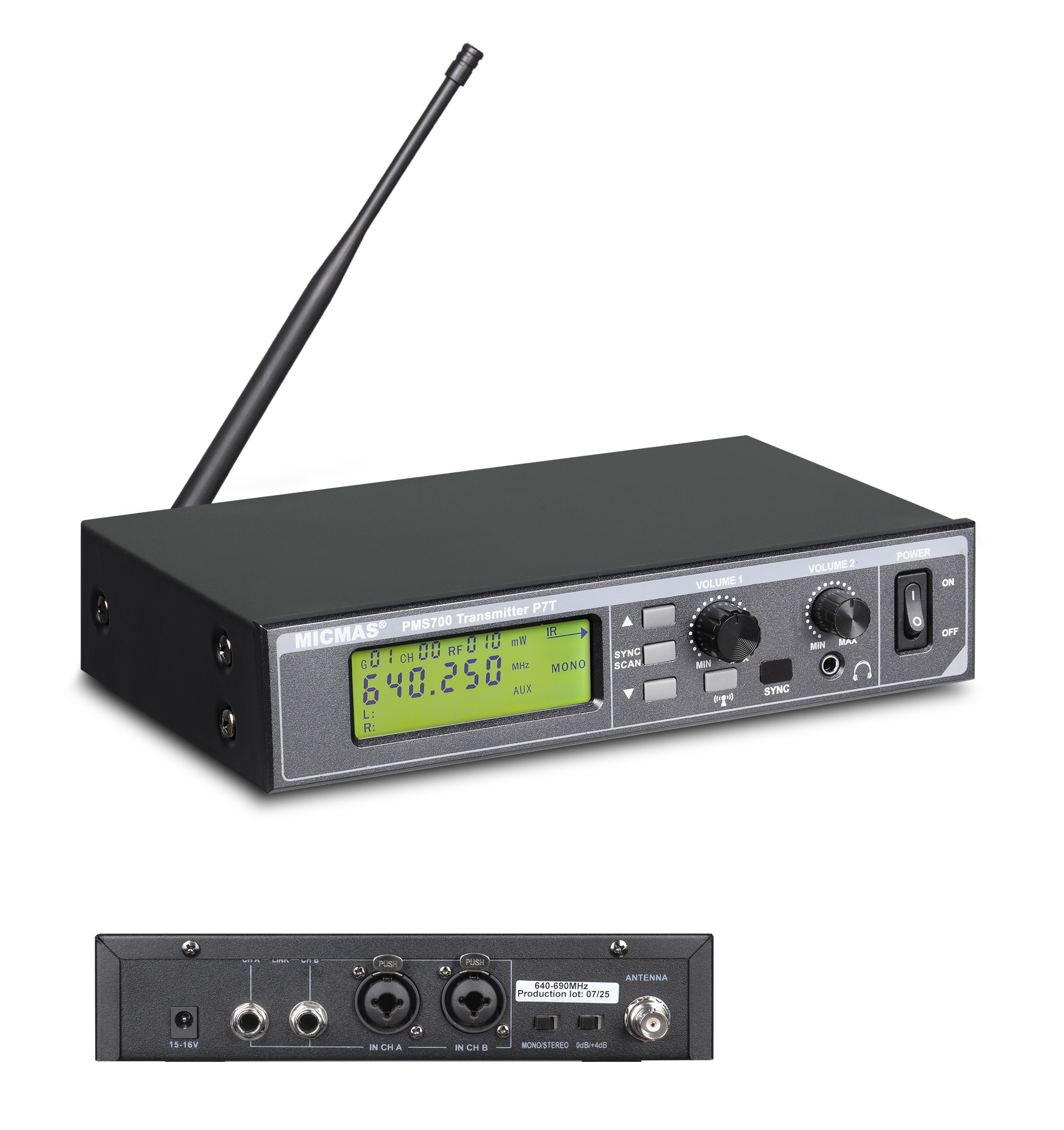

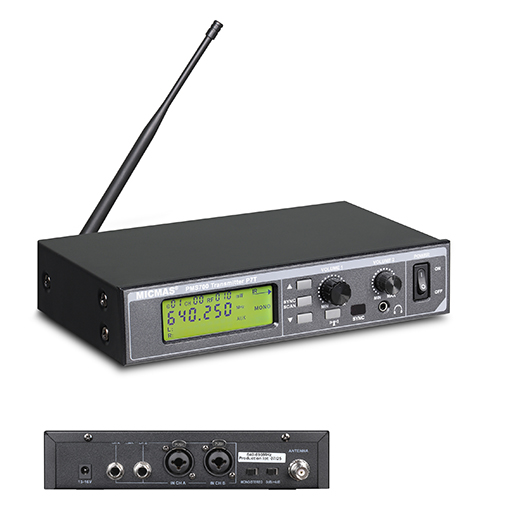

P7T发射机功能

射频功率开关实现在系统设置时不会产生射频干扰

使用扫描和同步功能通过红外线轻松快速地实现与P7RA腰包式接收机同步.

.前面板音频输入增益调整、LED电平显示

环路输出接头提供多个混音设置且易于安装

可切换的0dBu和+4dBu输出电平

前面板1/8英寸头戴式耳机输出，方便监听

P7T Features

· RF Mute Switch allows system setup without causing RF interference

· Syncs to a P7RA bodypack quickly and easily over IR link using Scan and Sync

· The front panel audio input gain adjustment, LED display level

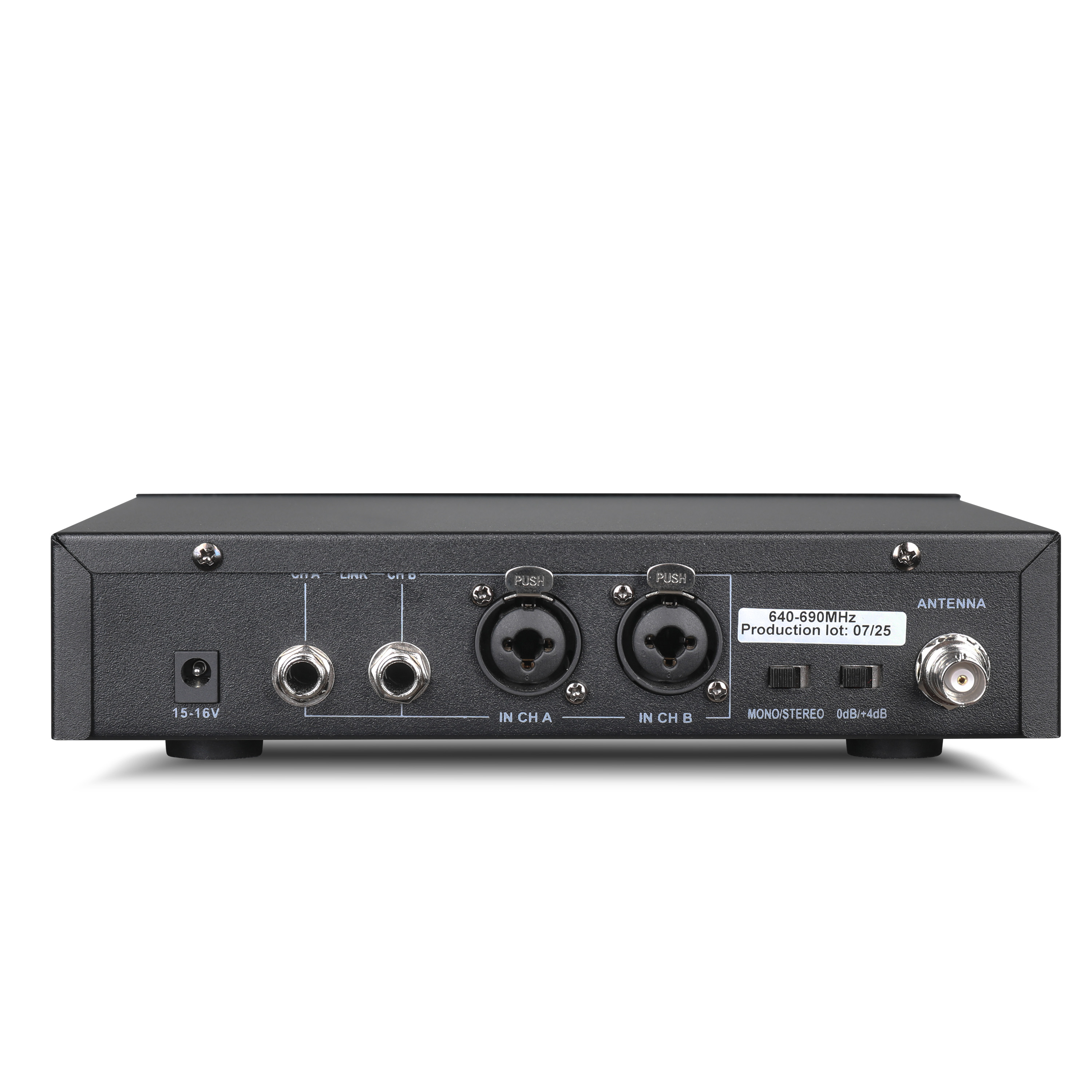

· Loop out connectors for multiple mix setups and easy installation

· Switchable +4 dBu and -10 dBV input level

· 1/8” headphone out on the front panel for easy monitoring

系统技术规格

SPECIFICATIONS  System

RF输出功率: 可切换： 10、50、100 mW（+20 dBm）（视地区而定）

RF 输出阻抗50 Ω (典型)

功率要求（射频打开，100 mW功率模式，无音频）：18 V/AC// 800 mA, 外接电源

音频输入:端口6.35 mm (1/4”) TRS

阻抗70 kΩ (实际)

输入电平切换: 0 dB, +4 dB

6.35 mm (1/4”) TRS: Tip=热端, Ring=冷端, Sleeve=地线

综合频率响应：30Hz~16KHz

RF Output Power selectable: 10, 50, 100 mW (regionally dependent)

RF Output Impedance: 50 Ω (typical)

Power Requirement: (RF on, 100 mW power mode, no audio):18 VAC//800 mA, supplied by external power supply

Audio Input: 6.35 mm (1/4”) TRS

Impedance: 70 kΩ (actual)

Nominal Input Level switchable: 0 dB, +4 dB

6.35 mm (1/4 "TRS) : Tip = hot end, Ring = cold end, Sleeve = ground

Frequency Response: 30Hz~16KHz

P7RA无线腰包式立体声接收机
P7RA Wireless Bodypack Stereo Receiver


技术规格
SPECIFICATIONS

· 射频灵敏度（20 dB 信噪比）： 2.2 μV

· 静噪阈值（±3 dB 信噪比）： 22 dB 信噪比

· 相邻频道抑制： >70 dB

· 相互调制衰减： >70 dB

· 阻塞： >80 dB

· 镜频抑制： >100 dB

· 音频输出功率（1kHz，<1%失真，32Ω时功率最大）： 100 mW

· 最小负载阻抗： 9.5 Ω

· 电池寿命: 2 节AA电池，>8小时

· 尺寸规格105 x 65 x 23毫米

· 工作距离：300米（空阔环境下）

RF Sensitivity (20 dB SINAD) 2.2 μV

Squelch Threshold (±3 dB SINAD) 22 dB SINAD

Adjacent Channel Rejection >70 dB

Intermodulation Attenuation >70 dB

Blocking >80 dB

Image Rejection >100 dB

Audio Output Power:(1kHz @ <1% distortion, peak power, @32Ω) 100 mW

Minimum Load Impedance 9.5 Ω

Battery Life:2*AA 5–7 hours (continuous use)

Dimensions105mm x 65mm x 23mm

Working distance: 300m, (open area)
